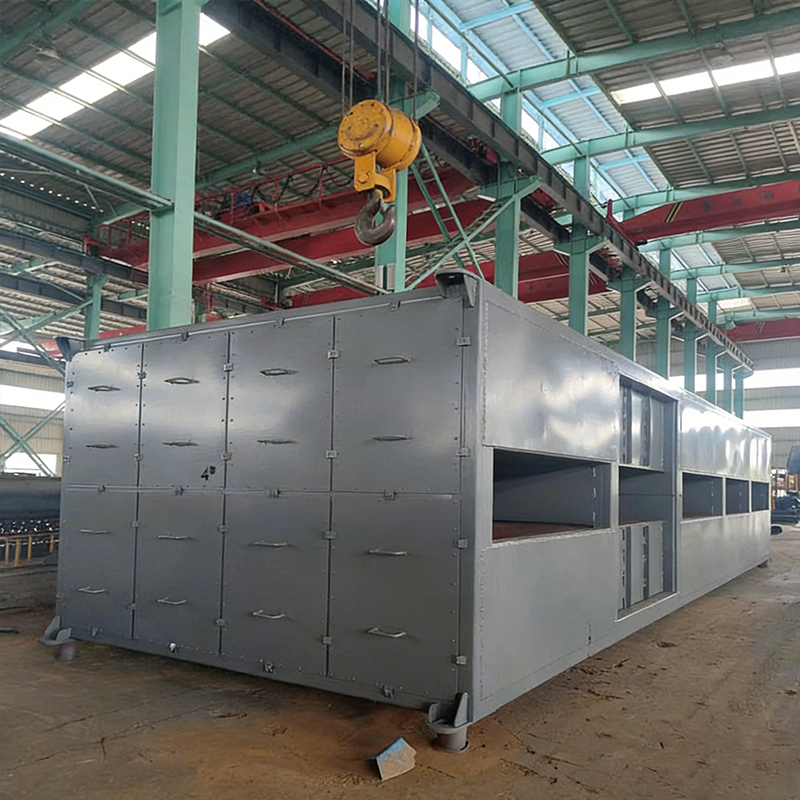

Ilman esilämmitin

Ilman esilämmitin

Ilman esilämmitin on lämmönvaihdin, joka on asennettu savukaasukanavaan kattilan peräpäähän. Se ottaa talteen savukaasuista hukkalämmön lämmittääkseen kattilaan tulevan palamisilman. Tyypillisessä kattilajärjestelmässä ilman esilämmitin on viimeinen laite, joka ottaa talteen lämpöä savukaasuista.

Ota yhteyttä
  • Ominaisuudet
  • Viesti
Ominaisuudet

Ydintoiminnot:
Kattilan tehokkuuden parantaminen: Tämä on ensisijainen tarkoitus. Esilämmittämällä palamisilmaa kattila vaatii vähemmän polttoainetta lämmittääkseen vettä höyryksi. Tyypillisesti kattilan hyötysuhde kasvaa noin 1 % jokaista 20°C polttoilman lämpötilan nousua kohti.
Palamisolosuhteiden parantaminen: Kuuma ilma edistää täydellisempää ja vakaampaa palamista (etenkin voimalaitoskattiloissa jauhetun hiilen osalta), mikä vähentää palamattomien hiilihiukkasten ja hiilimonoksidin muodostumista.
Polttoaineen kuivaus ja esilämmitys: Hiilikattiloissa kuumaa ilmaa käytetään tyypillisesti hiilipölyn kuljettamiseen polttimeen ja hiilen kuivaamiseen ennen polttoa, mikä on ratkaisevan tärkeää tehokkaan palamisen kannalta.
Matalan lämpötilan korroosion lieventäminen: Nostamalla metalliosien lämpötilaa kattilan peräpäässä (kuten ekonomaiserit), se auttaa estämään kastepistekorroosiota, joka aiheutuu savukaasusta seinille tiivistyvien rikkihappohöyryjen tiivistymisestä.
Ilman esilämmittimien päätyypit:
1. Putkimainen ilman esilämmitin: Yksinkertainen staattinen lämmönvaihdin.
Toimintaperiaate: Savukaasu virtaa putken läpi, kun taas palamisilma virtaa sivusuunnassa putken poikki. Metalliputken seinämä toimii lämmönsiirtopintana siirtäen lämpöä savukaasusta ilmaan.
2. Pyörivä ilman esilämmitin: Dynaaminen, jatkuvasti pyörivä lämmönvaihdin.
Toimintaperiaate: Ydinkomponentti on roottori, joka on täytetty lämpöä varastoivilla elementeillä (aaltometallilevyillä), jota pyörittää hitaasti moottori.
Savukaasupuoli: Osa roottorista kulkee savukaasukanavan läpi, jossa lämpövarastoelementit imevät lämpöä savukaasusta.
Ilmapuoli: Toinen roottorin osa kulkee ilmakanavan läpi, jossa korkean lämpötilan lämmönvarastoelementit luovuttavat varastoituneen lämmön viileään ilmaan.
Roottorin jatkuvan pyörimisen ansiosta syklinen lämmön absorptio- ja vapautumisprosessi saatetaan päätökseen.



Sovellusskenaariot:
Sähköteollisuus: Erityisesti suurille hiilivoimalaitoskattileille se on keskeinen laitteisto tehokkuuden parantamiseksi ja hiilen kulutuksen vähentämiseksi.
Metallurginen teollisuus: Käytetään masuuneissa, lämmitysuuneissa, hehkutusuuneissa jne. hukkalämmön talteenottamiseksi korkean lämpötilan savukaasuista, mikä säästää polttoainetta ja nostaa uunin lämpötilaa.
Kemian- ja öljynjalostusteollisuus: Käytetään erilaisissa prosessilämmitysuuneissa ja -kattiloissa parantamaan koko tuotantoyksikön lämpötehokkuutta.
Rakennusmateriaaliteollisuus: Kuten sementtiuunit, lasinsulatusuunit jne., jotka käyttävät hukkalämpöä polttoa varten, se on tärkeä laite energiansäästön ja päästöjen vähentämisen saavuttamiseksi.





Liittyvät tuotteet
Tietoja
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China air preheater boiler manufacturer and flue gas air preheater supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Kunniakirja
  • Työterveys- ja työturvallisuusjohtamisjärjestelmän sertifiointi
  • Ympäristöjohtamisjärjestelmän sertifiointi
  • Laadunhallintajärjestelmän sertifiointi
  • Sertifiointi
  • Valtuutustodistus
  • Kiinan kansantasavallan erikoislaitteiden tuotantolisenssi
  • Kiinan kansantasavallan erikoislaitteiden tuotantolisenssi
  • Sertifiointi
  • Sertifiointi
Uutiset
Alan osaaminen

Mikä on ilman esilämmitin kattilassa? An ilman esilämmitin kattilassa on lämmöntalteenottolaite, joka ottaa talteen kattilan uunista poistuvan savukaasun hukkalämmön ja siirtää sen tulevaan palamisilmaan. Nostamalla palamisilman lämpötilaa, ilman esilämmitin kattila järjestelmä parantaa lämpötehokkuutta, vähentää polttoaineen kulutusta ja vähentää kasvihuonekaasupäästöjä. Tyypillisesti savukaasut poistuvat kattilan ekonomaiserista 250-350 °C:ssa ja ilman esilämmitin kattilassa voi alentaa pakokaasun lämpötilan 120-160 °C:een samalla kun se esilämmittää palamisilman 200-300 °C:seen. Kuten a Kiinan ilman esilämmitin asiantuntija, Jiangsu Shineng Chemical Equipment Co., Ltd. toimittaa tehokkaita savukaasujen talteenottoratkaisuja. Kiinalaisena savukaasujen talteenottoyksiköiden valmistajana ja hukkalämmön talteenottojärjestelmäyhtiönä vuonna 2005 perustettu Jiangsu Shineng Chemical Equipment Co., Ltd. on erikoistunut savukaasujen jätelämmön talteenottojärjestelmien ja kemiallisten laitteiden tutkimukseen ja kehitykseen sekä valmistukseen, jolla on kattavat sisäiset ominaisuudet lämpöputkien kehittämisestä ja nikkelipohjaisten paineastioiden valmistukseen. Tuotteitamme käytetään laajalti kivihiilen kemian-, metallurgia-, sähköntuotanto- ja synteettisen ammoniakin teollisuudessa, ja niitä on viety ulkomaan markkinoille. Johtajana kattilan ilman esilämmittimen valmistaja ja ilman esilämmittimen toimittaja , Jiangsu Shineng auttaa teollisuuslaitoksia saavuttamaan kattilan hyötysuhdetta 8-12 % , mikä merkitsee huomattavia polttoainesäästöjä ja hiilidioksidipäästöjen vähentämistä.

Yhdysvaltain energiaministeriön mukaan joka 20°C palamisilman lämpötilan nousu parantaa kattilan hyötysuhdetta noin 1 %. 100 tonnia tunnissa toimivalle höyrykattilalle an ilman esilämmitin kattila järjestelmä voi säästää 3 800–5 400 tonnia hiiliekvivalenttia vuodessa. Yli 180 000 teollisuuskattilaa maailmanlaajuisesti (IEA:n tiedot 2025) toimii edelleen ilman ilman esilämmittimiä, mikä tarjoaa valtavan mahdollisuuden energiansäästöön.

1. Kuinka kattilan ilman esilämmitin toimii? (Lämmönsiirtomekanismi)

The ilman esilämmitin kattilassa toimii poikkivirtaus- tai vastavirtalämmönvaihdon periaatteella kuuman savukaasun ja kylmän palamisilman välillä. Savukaasut tulevat tulistimen ja ekonomaisin osista (tyypillisesti 280-350 °C) poistuttuaan ilman esilämmittimen kaasupuolelle. Samanaikaisesti ympäristön palamisilma (20-30°C) pakotetaan ilmapuolen läpi pakotetulla tuulettimella. Lämmönsiirto metallisten lämmönsiirtopintojen kautta – joko putkimaisten elementtien (kuori ja putkirakenne) tai pyörivien regeneratiivisten matriisien (Ljungström-tyyppi) kautta. Tyypillisessä putkessa Kiinan savukaasuilman esilämmitin , savukaasu virtaa putkien sisällä, kun taas ilma virtaa putkikimpun poikki poikkivirtauksessa. Lämmönsiirtokerroin vaihtelee 30-60 W/m²·K kaasusta kaasuun -palveluun, joka vaatii suuren pinta-alan (rivat) kompaktin rakenteen saavuttamiseksi. 150 t/h hiilikattilaan, hyvin suunniteltu ilman esilämmittimen toimittaja järjestelmä laskee savukaasujen lämpötilaa 320 °C:sta 145 °C:seen ja nostaa ilman lämpötilaa 25 °C:sta 265 °C:seen. Talteen otettu lämpö on 4,8 MW, mikä nostaa kattilan kokonaishyötysuhteen 82 %:sta 91 %:iin (perustuen korkeampaan lämpöarvoon).

Markkinoita hallitsee kaksi päätyyppiä: (1) putkimaiset ilman esilämmittimet kiinteillä putkinipuilla (vähäinen vuoto, sopii puhtaille polttoaineille) ja (2) regeneratiiviset ilman esilämmittimet (pyörivä matriisi tiivistysjärjestelmällä, ihanteellinen suurikapasiteettisiin yksiköihin). Jiangsu Shineng kattilan ilman esilämmittimen valmistaja asiantuntemus kattaa molemmat mallit, putkimaiset yksiköt, jotka kestävät 15-20 vuotta, ja regeneratiiviset yksiköt, jotka vaativat säännöllisen tiivisteen vaihdon 5-7 vuoden välein.

2. Ilman esilämmitintyyppien vertailu – putkimaiset vs. regeneratiiviset mallit

Alla olevassa taulukossa verrataan näiden kahden tärkeimmät ominaisuudet ilman esilämmitin kattila kokoonpanot. Tiedot perustuvat ASME PTC 4.3 ja Jiangsu Shineng kenttäkokemukseen.

Taulukko 1: Putkimaisen vs. regeneratiivisen ilman esilämmittimen mallien vertailu
Parametri Putkimainen ilman esilämmitin Regeneratiivinen ilman esilämmitin
Lämmönsiirron hyötysuhde (%) 55-70 % 70-85 %
Ilmavuotoprosentti (%) 1-3 % 5-12 %
Tyypillinen jalanjälki Keskikokoisesta suuriin Kompakti
Huoltotaajuus Matala (puhdistusputket) Keskitaso (tiivisteen säätö)
Lämmön talteenottotehokkuus – Ilman esilämmitin kattilamalleissa Ei ilman esilämmitintä (perustila) 0% palautus Putkimainen ilman esilämmitin 55-70 % Regeneratiivinen ilman esilämmitin 70-85 % Korkeampi lämmöntalteenotto vähentää suoraan polttoaineen kulutusta. Data Jiangsu Shineng & boiler OEM-viittauksista.

Vaakapalkkianalyysi: Kaavio havainnollistaa erilaisten lämmöntalteenottokykyä ilman esilämmitin kattila kokoonpanot. Kattila ilman esilämmitintä ottaa talteen savukaasuista hukkalämpöä. Putkimainen Kiinan savukaasuilman esilämmitin mallit hyödyntävät 55-70 % käytettävissä olevasta lämmöstä, mikä laskee savukaasujen lämpötilaa 130-170°C. Regeneratiivisten ilman esilämmittimien talteenotto on 70-85 %, jolloin pakokaasujen lämpötila laskee edelleen 90-120°C:een. 200 MW:n hiilivoimalaitokselle, päivitetään putkimaisesta regeneratiiviseksi ilman esilämmitin kattilassa lisää talteen otettua lämpötehoa noin 3,2 MW, mikä säästää 8 200 tonnia hiiltä vuodessa. Regeneratiivisissa yksiköissä on kuitenkin suurempi ilmavuoto (5-12 %), mikä kompensoi hieman tehokkuutta. Kokeneena kattilan ilman esilämmittimen valmistaja , Jiangsu Shineng auttaa asiakkaita valitsemaan optimaalisen tyypin polttoainetyypin, kattilan koon ja huolto-ominaisuuksien perusteella. Biomassa- ja jäteenergiakattiloissa putkimaiset mallit ovat suositeltavia alhaisemman likaantumisalttiuden vuoksi.

3. Kattilan hyötysuhde vs. palamisilman esilämmityslämpötila

Ilman esilämmityslämpötilan ja kattilan hyötysuhteen välinen suhde on vakiintunut. Alla oleva viivakaavio näyttää hyötysuhteen nousun suhteessa kylmän ilman toimintaan (25 °C perusviiva) tyypilliselle teollisuuden vesiputkikattilalle, joka polttaa maakaasua.

Kattilan hyötysuhde vs. palamisilman esilämmityslämpötila 50°C 150 °C 250 °C 300 °C Kattilan hyötysuhteen lisäys (% pistettä) Palamisilman esilämmityslämpötila (°C) 4,8 % 200 °C:ssa 7,2 % 300 °C:ssa

Viivakaavion tulkinta: Käyrä osoittaa, että palamisilman lämpötilan nostaminen tuottaa lähes lineaarisia hyötysuhdetta tyypillisille ilman esilämmitin kattila järjestelmät. Ilman esilämmitys 25°C:sta 150°C:een parantaa kattilan hyötysuhdetta noin 4,1 prosenttiyksikköä. 200 °C:ssa (yleinen putkimaisille Kiinan ilman esilämmitin mallit), tehokkuuden lisäys on 4,8 %. Regeneroiva ilman esilämmittimen toimittaja järjestelmät, jotka saavuttavat 280–300 °C:n esilämmityksen, tuottavat 6,8–7,2 prosenttiyksikköä. 50 t/h höyrykattilassa, joka toimii 8 000 tuntia/vuosi, jokainen 1 %:n hyötysuhde säästää noin 1 200 tonnia hiiliekvivalenttia. Näin ollen 7 %:n voitto asennuksesta ilman esilämmitin kattilassa vähentää vuosittaisia polttoainekustannuksia yli 350 000 dollarilla (perustuu 80 dollariin/tonni hiili). Käyrä näyttää myös pienenevän tuoton yli 320 °C:ssa johtuen korkeammista pinolämpötiloista, joita vaaditaan hapon tiivistymisen välttämiseksi. Jiangsu Shineng optimoi esilämmitystasot polttoaineen rikkipitoisuuden perusteella kylmäpään korroosion estämiseksi.

4. Polttoaineen säästö kattilan kapasiteetin mukaan – Ilman esilämmittimen asennuksen vaikutus

Kuten a kattilan ilman esilämmittimen valmistaja , Jiangsu Shineng tarjoaa tietoja polttoainesäästöistä eri kattiloiden kokojen välillä. Pylväskaavio näyttää vuosittaiset hiilisäästöt (tonnia/vuosi), jotka saavutetaan asentamalla tehokas putki Kiinan savukaasuilman esilämmitin (olettaen 200°C esilämmitys, 8000 käyttötuntia).

Vuotuiset hiilisäästöt kattilan ilman esilämmittimestä (tonnia/vuosi) 2 800 20 t/h 6 400 50 t/h 12 600 100 t/h 21 500 200 t/h Säästö perustuu 5,5 % hyötysuhteeseen, 8 000 tuntia/vuosi, kivihiili HHV 25 MJ/kg

Sarakekaavion havainnot: Asentaminen an ilman esilämmitin kattila järjestelmä tuottaa merkittäviä polttoainesäästöjä suhteessa kattilan tehoon. 20 tonnin tunnissa (t/h) teollisuuskattila säästää 2 800 tonnia hiiltä vuodessa. Keskikokoiset 50 t/h koneet (yleiset prosessihöyrysovelluksissa) säästävät 6 400 tonnia/vuosi. Suuret 100 t/h hyötykattilat säästävät 12 600 tonnia vuodessa ja 200 t/h voimalaitoskattilat 21 500 tonnia hiiltä vuodessa. Nykyisellä hiilen hinnoilla (noin 120 dollaria/tonni) 200 t/h kattila, johon on jälkiasennettu Kiinan ilman esilämmitin saavuttaa 2,58 miljoonan dollarin vuotuiset säästöt. Takaisinmaksuaika an ilman esilämmittimen toimittaja asennus kestää tyypillisesti 8-18 kuukautta kattilan käytöstä riippuen. Lisäksi CO₂-päästöt vähenevät noin 2,7 tonnia säästettyä hiilitonnia kohti, mikä tarkoittaa, että 200 t/h kattila vähentää päästöjä 58 000 tonnia CO₂ vuodessa – mikä vastaa 950 000 puun istuttamista. Jiangsu Shineng kattilan ilman esilämmittimen valmistaja malleissa on korroosionkestäviä materiaaleja (emali tai ruostumaton teräs) korkearikkisille polttoaineille.

5. Tekniset edut – Kattila ilman esilämmittimellä vs. ilman

Tutkakaavio vertailee viittä suoritusindikaattoria kattilalle, joka on varustettu ilman esilämmitin kattilassa verrattuna peruskattilaan ilman esilämmitystä. Tiedot 50 teollisuuslaitoksesta.

Ilman esilämmittimellä Ilman ilman esilämmitintä Kattilan hyötysuhde Polttoainekustannukset CO₂-päästöt Liekin vakaus Korroosioriski

Tutkakartan arviointi: Sininen polygoni (kattila, jossa Kiinan savukaasuilman esilämmitin ) osoittaa selkeitä etuja kaikissa mittareissa. Kattilan hyötysuhde paranee 5/10:stä 9/10:een. Polttoainekustannukset ovat huomattavasti alhaisemmat (8/10 vs 3/10). CO₂-päästöt höyryyksikköä kohti vähenevät 35-40 % (9/10 vs 4/10). Liekin vakaus paranee dramaattisesti esilämmitetyllä ilmalla, erityisesti matalalaatuisille polttoaineille (8/10 vs 4/10). On kuitenkin olemassa kohtalainen kompromissi: korroosioriski kylmässä päässä (ilman esilämmittimen ulostulo) kasvaa hieman (7/10 vs 6/10), kun savukaasujen lämpötila laskee alle happokastepisteen. Erikoistuneena ilman esilämmittimen toimittaja , Jiangsu Shineng vähentää tätä riskiä korroosionkestävillä materiaaleilla (corten-teräs, emalipinnoite tai ruostumaton teräs) ja pitää savukaasujen poistumislämpötilan yli 120 °C polttoaineissa, joissa on enintään 1 % rikkiä. Biomassalle ja puhtaalle maakaasulle jopa 90°C poistumislämpötilat ovat mahdollisia, mikä maksimoi tehokkuuden. Kaiken kaikkiaan ilman esilämmitin kattilassa tarjoaa vakuuttavia nettohyötyjä käytännöllisesti katsoen kaikkiin teollisuus- ja yleishyödyllisiin sovelluksiin.

6. Miksi valita Jiangsu Shineng kattilan ilman esilämmittimen valmistajaksi

  • Todistettu asiantuntemus: Vuodesta 2005 lähtien Jiangsu Shineng on toimittanut yli 320 kappaletta ilman esilämmitin kattila hiilen kemian-, metallurgia-, sähköntuotanto- ja synteettisen ammoniakkitehtaiden järjestelmät.
  • Räätälöity suunnittelu: Saatavilla putkimaisia, ripaputkimaisia ja regeneratiivisia malleja. Mitat 10 t/h - 2000 t/h kattilateho.
  • Korroosioratkaisut: Emaloidut putket, ruostumaton teräs (304/316L) ja nikkelipohjaiset seokset runsasrikkisille tai runsaasti klooria sisältäville polttoaineille.
  • Oma valmistus: Lämpöputkien kehitys, nikkelin juottaminen ja paineastioiden valmistus saman katon alla takaavat laadunvalvonnan.
  • Globaalit referenssit: Viedään Kaakkois-Aasiaan, Lähi-itään, Afrikkaan ja Etelä-Amerikkaan. Kaikki yksiköt ASME-, GB- tai PED-sertifioituja.

Jiangsu Shineng Kiinan ilman esilämmitin järjestelmät on suunniteltu mahdollisimman vähän huoltoa ja maksimaalista käyttöaikaa varten. Putkimaisissa esilämmittimissämme on kierteiset lamelliputket, jotka lisäävät lämmönsiirtopintaa 300-500 % ja estävät noen kertymisen. Paikan päällä tehdyt suorituskykytestit osoittavat jatkuvasti savukaasujen ulostulolämpötilat ±8 °C:n sisällä suunnitteluarvoista.

7. Usein kysyttyjä kysymyksiä kattiloiden ilman esilämmittimistä

K1: Mikä on tyypillinen savukaasujen poistumislämpötila ilman esilämmittimellä?

Oikein suunniteltuun ilman esilämmitin kattila järjestelmä, savukaasujen ulostulolämpötila vaihtelee 120 °C - 160 °C hiilikattiloissa (hapon kastepistekorroosion välttämiseksi) ja 90-120°C maakaasukäyttöisissä laitteissa. Ilman esilämmitintä ulostulolämpötilat ovat tyypillisesti 250-350 °C, mikä edustaa merkittävää hukkaan heitettyä energiaa.

Q2: Kuinka usein ilman esilämmitin tarvitsee puhdistusta?

Huoltovälit riippuvat polttoainetyypistä. Maakaasun osalta puhdistus saattaa olla tarpeen joka kerta 2-3 vuotta . Hiilelle tai biomassalle (korkea tuhkapitoisuus) suositellaan noenpuhallusjärjestelmiä viikoittain tai päivittäin. Jiangsu Shineng kuin a kattilan ilman esilämmittimen valmistaja tarjoaa integroidut nokipuhaltimet (höyry tai paineilma), jotka pitävät lämmönsiirtopinnat puhtaina ja pidentävät käyttöjaksoja manuaalisten tarkastusten välillä.

Q3: Voidaanko ilman esilämmitin asentaa jälkikäteen olemassa olevaan kattilaan?

Kyllä. Jälkiasennus an ilman esilämmitin kattilassa olemassa olevaan järjestelmään on yleinen energiansäästöpäivitys. Jiangsu Shineng suorittaa työmaa-arviointeja, savukaasuanalyysiä ja rakenneintegraatiosuunnittelua. Tyypillinen jälkiasennus kestää 2-4 viikkoa suunnitellun kattilan seisokkin aikana. Useimpien teollisuuskattiloiden takaisinmaksuaika on 12-24 kuukautta , mikä tekee siitä yhden kustannustehokkaimmista saatavilla olevista energiatehokkuustoimenpiteistä.
