Kuori ja putki lämmönvaihdin

Kuori ja putki lämmönvaihdin

Shell and Tube Heat Exchanger on tyypillinen ja yleiskäyttöinen teollisuuden lämmönvaihdin. Sen ydinrakenne koostuu suuresta kuoresta (kuoren puoli), joka sisältää putkinipun, ja useista putkista (putken puoli), jotka on suljettu vaipan sisällä. Kaksi nestettä eri lämpötiloissa virtaa kuoren puolella ja putken puolella, vaihtaen lämpöä tehokkaasti metalliputken seinien läpi lämmittämisen, jäähdytyksen tai kondensaation saavuttamiseksi.

Ota yhteyttä
  • Ominaisuudet
  • Viesti
Ominaisuudet

Ominaisuudet:
Tämän laitteen keskeiset ominaisuudet näkyvät sen rakennesuunnittelussa: Tukeva rakenne: Koostuu suuresta sylinterimäisestä kuoresta ja sisäisesti tiukasti järjestetystä putkinipusta, ydinkomponenteista, mukaan lukien putkilevyt, välilevyt ja päätykappaleet, mikä antaa sille erittäin korkean mekaanisen lujuuden.
Materiaalien monimuotoisuus: Kuori ja putkinippu voidaan valmistaa erilaisista materiaaleista, kuten hiiliteräksestä, ruostumattomasta teräksestä, messingistä, titaanista ja nikkelipohjaisista seoksista, sopimaan monimutkaisiin prosessiolosuhteisiin väliaineen syövyttävyys-, lämpötila- ja painevaatimuksista riippuen.
Joustava kokoonpano: Lämmönsiirron tehokkuutta ja painehäviötä voidaan optimoida ja ohjata säätämällä ohjauslevyn etäisyyttä ja leikkaussuuntaa, putken pituutta ja halkaisijaa sekä virtausreittejä putken ja vaipan puolella (esim. yksikierros, monikerta).
Helppo huolto: Kiinteät putkilevyt tai kelluvat päät mahdollistavat koko putkinipun poistamisen kuoresta perusteellista tarkastusta, puhdistusta tai vaurioituneiden putkien vaihtamista varten, mikä pidentää laitteen käyttöikää.







Liittyvät tuotteet
Tietoja
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China Kuori ja putki lämmönvaihdin manufacturers and Kuori ja putki lämmönvaihdin supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Kunniakirja
  • Työterveys- ja työturvallisuusjohtamisjärjestelmän sertifiointi
  • Ympäristöjohtamisjärjestelmän sertifiointi
  • Laadunhallintajärjestelmän sertifiointi
  • Sertifiointi
  • Valtuutustodistus
  • Kiinan kansantasavallan erikoislaitteiden tuotantolisenssi
  • Kiinan kansantasavallan erikoislaitteiden tuotantolisenssi
  • Sertifiointi
  • Sertifiointi
Uutiset
Alan osaaminen

Mikä on a Kuori ja putki lämmönvaihdin ja miten se toimii? A vaippa ja putki lämmönvaihdin on laajalti käytetty lämpölaite, joka koostuu sylinterimäisestä paineastiasta (kuoresta), joka sisältää nipun putkia. Yksi neste virtaa putkien sisällä (putken puoli), kun taas toinen neste virtaa putkien ympärillä vaipan sisällä (kuoren puoli). Lämmönsiirto putken seinien läpi mahdollistaen tehokkaan lämmityksen, jäähdytyksen tai kondensaation. Luotettuna Teollisuuden lämmönvaihtimen toimittaja , Jiangsu Shineng Chemical Equipment Co., Ltd. tarjoaa korkean suorituskyvyn malleja. Kiinalaisena savukaasujen talteenottoyksiköiden valmistajana ja hukkalämmön talteenottojärjestelmäyhtiönä vuonna 2005 perustettu Jiangsu Shineng Chemical Equipment Co., Ltd. on erikoistunut savukaasujen jätelämmön talteenottojärjestelmien ja kemiallisten laitteiden tutkimukseen ja kehitykseen sekä valmistukseen, jolla on kattavat sisäiset ominaisuudet lämpöputkien kehittämisestä ja nikkelipohjaisten paineastioiden valmistukseen. Tuotteitamme käytetään laajalti kivihiilen kemian-, metallurgia-, sähköntuotanto- ja synteettisen ammoniakin teollisuudessa, ja niitä on viety ulkomaan markkinoille. Meidän Kiinan putkilämmönvaihdin ratkaisuissa yhdistyvät vankka rakenne ja räätälöityjä lämpöratkaisuja.

Tyypillisesti a kuori- ja putkilämmönvaihtimien valmistajat suunnittelu tarjoaa yleiset lämmönsiirtokertoimet vaihtelevat 150 - 1200 W/m²·K riippuen nesteen ominaisuuksista ja virtausjärjestelystä. Yli 65 % teollisuuden lämmönvaihtomaksuista maailmanlaajuisesti (jalostus, petrokemian, sähkö) perustuu tähän tekniikkaan (TEMA-standardit, 2024).

1. Kuinka kuori- ja putkilämmönvaihdin toimii? (ydinmekanismi)

The kuorityyppinen lämmönvaihdin toimii lämpötilagradientin ohjaaman johtavuuden ja konvektion perusteella. Kuuma neste (joko vaipan tai putken puolella) vapauttaa lämpöenergiaa, joka ylittää putken seinämän paksuuden (tyypillisesti 1,2–3,5 mm) ja imeytyy kylmään nesteeseen. Vaipan sisällä olevat ohjauslevyt ohjaavat kuoren puoleisen nesteen putkinipun poikki useita kertoja, mikä lisää turbulenssia ja lämmönsiirtokerrointa 40-60 % suoraviivaiseen malliin verrattuna. Kiinteä putkilevy putkilevylämmönvaihdin käytetään yleisesti ei-syövyttäviin puhtaisiin palveluihin, kun taas kelluvan pään tai U-putkien mallit sopivat lämpölaajenemiseen. Tyypilliseen öljynjäähdytinsovellukseen (putken puoli: 85 °C öljy; kuoren puoli: 30 °C jäähdytysvesi), hyvin suunniteltu Kiinan kuoren ja putken lämmönvaihdin saavuttaa logaritmillisen lämpötilaeron (LMTD) korjauskertoimen yli 0,85 ja ulostuloöljyn lämpötilan lasketaan 42 °C:een veden virtausnopeudella 1,5 kertaa öljyn nopeus.

A putkilämmönvaihtimien valmistajat kuten Jiangsu Shineng optimoi ohjauslevyn välin (0,2–0,5 kuoren sisäpinnasta) ja putken jakovälin (1,25–1,5 × putken ulkohalkaisija) tasapainottaakseen lämmönsiirron ja painehäviön. Teollisuuden tiedot (Tubular Exchanger Manufacturers Associationilta) osoittavat, että 2-vaiheisen vaipan ja 4-vaiheisen putkijärjestelyn kokonaistehokkuus voi olla 75-85 % neste-neste-tehtävissä.

2. Tyypilliset suunnitteluparametrit kuori- ja putkilämmönvaihtimille

Seuraavassa taulukossa luetellaan tärkeimmät suunnitteluparametrit, joita käyttää vaippa ja putki lämmönvaihdin supplier Jiangsu Shineng kemian- ja voimasovelluksiin. Nämä arvot noudattavat TEMA:n ja ASME:n luvun VIII ohjeita.

Taulukko 1: Tyypilliset vaippa- ja putkenvaihtimen suunnitteluvalikoimat (Jiangsu Shineng -suunnittelutietokanta 2025)
Parametri Tyypillinen alue Yksikkö
Kuoren halkaisija 150-2500 mm
Putken pituus 1,5 - 9,0 m
Putken ulkohalkaisija (yleinen) 15.9, 19.05, 25.4 mm
Suurin suunnittelupaine 0,5 – 10,0 MPa
Suunnittelulämpötila -30-550 °C
Kokonaislämmönsiirtokerroin U (W/m²·K) eri palveluille Vesi-Vesi 850-1200 Höyry-vesi 1000-1500 Öljy-Vesi 150-400 Kaasu-kaasu 30-100 Korkeampi U tarkoittaa kompaktimpaa vaihdinta. Tiedot TEMA:n ja Jiangsu Shinengin sisäisestä viitteestä

Vaakapylväskaavioanalyysi: Kaaviossa verrataan lämmönsiirtokertoimia (U) yleisille nestepareille käyttämällä hyvin suunniteltua vaippa ja putki lämmönvaihdin . Vesi-veteen -sovelluksissa U on tyypillisesti 850-1200 W/m²·K, mikä tekee tällaisista vaihtimista kompakteja. Vettä vastaan ​​kondensoituva höyry tuottaa erittäin korkean U:n (1000-1500) vaiheenmuutoksen tehostamisen ansiosta. Neste-neste-sovellukset, kuten öljyjäähdytys (öljy-vesi), osoittavat kohtalaisen U-arvon 150-400; siksi tarvitaan enemmän pinta-alaa. Kaasumaiset palvelut saavuttavat alhaisimman U:n (30-100), vaativat suurempia yksiköitä. Ammattilaisena Teollisuuden lämmönvaihtimen toimittaja , Jiangsu Shineng optimoi ohjauslevyn suunnittelun ja putken puoleiset siirrot työntämään U-arvoja kohti korkeampaa päätä jokaisessa kategoriassa. Petrokemian tehtaalla, joka käsittelee 80 000 kg/h raakaöljyä, U:n nostaminen 250:stä 320 W/m²·K:iin vähentää tarvittavaa pinta-alaa 22 %, mikä säästää materiaalikustannuksia ja jalanjälkeä.

3. Lämpötilaprofiili lämmönvaihtimen varrella (vastavirtaus vs. rinnakkaisvirtaus)

A putkilämmönvaihtimien valmistajat Suosittelevat yleensä vastavirtajärjestelyä, koska se tarjoaa tasaisemman lämpötilaeron. Alla oleva viivakaavio näyttää lämpötilan vs. pituuden tyypilliselle vastavirtaukselle kuori- ja putkilämmönvaihtimien valmistajat suunnittelu (kuuma neste: 180 °C - 85 °C, kylmä neste: 30°C - 120 °C).

Lämpötilan jakautuminen vastavirtakuoressa ja putkenvaihtimessa Kuuma neste (kuoren puoli) Kylmä neste (putken puoli) 0 % 100% pituus 180°C 85°C 30°C 120°C

Viivakaavion tulkinta: Vastavirtauksessa kuorityyppinen lämmönvaihdin , kuuma neste tulee sisään 180 °C:ssa ja poistuu 85 °C:ssa, kun taas kylmä neste lämpenee 30 °C:sta 120 °C:seen. Lämpötilakäyrät ylläpitävät lähes vakioa käyttövoimaa ΔT koko pituudella, jolloin logaritmillinen lämpötilaero (LMTD) on noin 46 °C. Rinnakkaisvirtaukselle LMTD olisi vain 31 °C, mikä vaatisi 48 % enemmän lämmönsiirtoaluetta samaan käyttöön. Siksi vaippa ja putki lämmönvaihdin supplier Jiangsu Shineng suosittelee aina vastavirtausta, elleivät jäätymisongelmat määrää toisin. Synteettisen ammoniakkilaitoksen 4 MW:n lämmöntalteenottojärjestelmässä vastavirtaus vs. rinnakkaisvirtauksen käyttö pienensi putkikimpun pituutta 5,2 metristä 3,7 metriin, mikä alensi suoraan pääomainvestointeja ja painehäviötä 18 %.

4. Teolliset sovellukset ja lämmönsiirron suorituskyky sektoreittain

Kiinan kuoren ja putken lämmönvaihdin Yksiköt palvelevat kriittisiä rooleja eri toimialoilla. Pylväskaavio näyttää toimitetuille tuotteillemme tyypilliset lämpökäyttöalueet putkilevylämmönvaihdin eri toimialoilla (tiedot perustuvat vuoden 2025 hankekatsauksiin).

Tyypillinen lämpöteho (MW) yksikköä kohti – vaippa- ja putkilämmönvaihdin 4.2 Petrochem 7.8 Power Gen 5.5 Metallurgia 3.0 Coal Chem Jokainen sarake edustaa tyypillistä yksittäistä yksikköä (suunnittelupaine 1,0-3,0 MPa)

Sarakekaavion havainnot: Tankojen korkeudet kuvaavat tyypillisiä lämpötehtäviä, joita yksi hoitaa vaippa ja putki lämmönvaihdin keskeisillä toimialoilla. Sähköntuotantoyksiköt vaativat usein suuria kapasiteettia (7,8 MW/vaihdin) korkean syöttöveden lämmitystarpeen vuoksi. Metallurgiset laitokset (teräs, ei-rauta) ilmoittavat savukaasujen lämmön talteenoton keskimääräiseksi 5,5 MW:ksi ennen kuin ne menevät pussikammioihin. Petrokemian krakkausyksiköiden teho on noin 4,2 MW vaihtajaa kohden, kun taas hiilikemikaali (metanoli tai synteettinen ammoniakki) vaatii yleensä 3,0 MW yksikköä. Jiangsu Shineng johtavana Teollisuuden lämmönvaihtimen toimittaja on toimittanut yli 380 vaippa- ja putkivaihdinta näille sektoreille. Vuonna 2024 Sisä-Mongoliassa toteutetussa projektissa yksi kuori-putkinen hukkalämmönvaihdin sai talteen 4,8 MW, mikä vähensi höyryn kulutusta 12 000 tonnia vuodessa ja paransi suoraan laitoksen hiilijalanjälkeä.

5. Shell & Tube Lämmönvaihdin – Performance Radar (Versus Compact Alternatives)

Verrattuna levy- tai ilmajäähdytteisiin vaihtimiin, kuorityyppinen lämmönvaihdin tarjoaa etuja korkeapaine- ja likaantumispalveluissa. Tutkakaavio arvioi neljä tyypillistä ominaisuutta vaippa ja putki lämmönvaihdin manufacturers suunnittelu.

Shell & Tube Levynvaihdin (kompakti) Korkean paineen kyky Likaantumisen sietokyky Huollon helppous Hinta per alue Lämpötila-alue

Tutkakartan arviointi: Sininen monikulmio (kuori ja putki) saavuttaa korkeimmat pisteet korkeapainekyvyssä (malleissamme jopa 20 MPa), likaantumistoleranssissa ja laajassa lämpötila-alueella (-30 °C - 550 °C). Huollon helppous on myös korkea, koska putkiniput voidaan puhdistaa mekaanisesti. Sitä vastoin levylämmönvaihdin (punainen katkoviiva) tarjoaa alhaisemmat kustannukset pinta-alaa kohden ja tiiviyden, mutta kamppailee tiivisterajojen (max 3,0 MPa) ja likaantumisen kanssa. varten Kiinan putkilämmönvaihdin sovellukset, metallurgiset ja hiilikemian tehtaat valitsevat vaippa ja putki lämmönvaihdin supplier Jiangsu Shineng vankan hiiliteräksen tai ruostumattoman teräksen rakenteen vuoksi. 20 vuoden elinkaaren aikana hyvin huollettu vaippa- ja putkiyksikkö vaatii yleensä vain kaksi putken vaihtoa, kun taas levyyksikkö voi vaatia viisi tiivistehuoltoa. Tämä tekee kuoresta ja putkesta ensisijaisen valinnan likaisille, korkean lämpötilan virroille.

6. Jiangsu Shineng -kuori- ja putkenvaihtimien suunnittelu- ja valmistusominaisuudet

  • Mukautettu putken asettelu: Kolmio- tai nelikulmainen jako, joka optimoi lämmönsiirron puhdistukseen verrattuna.
  • Materiaalin joustavuus: hiiliteräs, ruostumaton teräs (304/316L), duplex, nikkeliseokset – sopii syövyttävälle tai korkean lämpötilan kuoren puolelle.
  • Kehittyneet hitsausmenetelmät putkilevylämmönvaihdin varmistaa vuotamattomat putkien ja putkien väliset liitokset (laajeneminen ja tiivistehitsaus).
  • Talon sisäistä lämpöputkia ja nikkelijuottoa käytetään myös hukkalämmön talteenottojärjestelmissä, joissa vaihtimet integroidaan savukaasuyksiköihin.
  • Kaikki yksiköt hydrotestattiin 1,3-kertaisella suunnittelupaineella, 100 % radiografisella testauksella kriittisillä saumoilla.

Jiangsu Shineng Chemical Equipment Co., Ltd. yhdistää yli 300 vaippa- ja putkilämmönvaihdinreferenssiä maailmanlaajuisesti. Meidän Kiinan kuoren ja putken lämmönvaihdin tuotteita käytetään synteettisen ammoniakin hukkalämmön talteenotossa, metallurgisen uunin jäähdytyksessä ja voimalaitosten voiteluöljyn jäähdyttimissä. Tarjoamme myös olemassa olevien kuorien jälkiasennus- ja uudelleenputkituspalveluita, mikä pidentää käyttöikää yli 15 vuoteen.

7. Usein kysyttyjä kysymyksiä Shell- ja Tube-lämmönvaihtimista

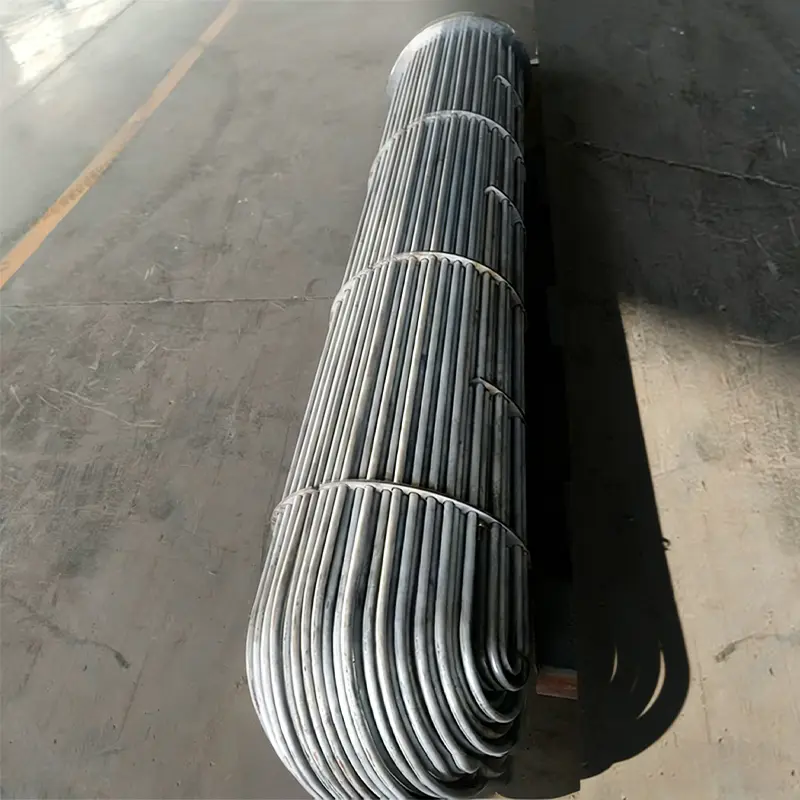

K1: Mitä eroa on U-putken ja kiinteän putkilevyn kuoren ja putken lämmönvaihtimen välillä?

Kiinteässä putkilevyssä putkilämmönvaihtimien valmistajat suunnittelussa molemmat putkilevyt on hitsattu kuoreen, mikä rajoittaa lämpölaajenemista. U-putkiniput mahdollistavat vapaan laajenemisen ja helpomman puhdistamisen, mutta taivutusalue rajoittaa puhdistusta. Jiangsu Shineng suosittelee U-putkea suuriin lämpötilaeroihin (>100°C).

Q2: Kuinka määrittää, onko vaippa- ja putkilämmönvaihdin likaantunut?

Hyvin valvottu kuorityyppinen lämmönvaihdin osoittaa lisääntynyttä painehäviötä ja alentunutta kylmän nesteen ulostulolämpötilaa. Jos U-arvo laskee 30 % suunnitteluarvosta, puhdistus on suositeltavaa. Mekaaninen puhdistus (putkiharjaus) tai kemikaalikierto suoritetaan panostyypin mukaan.

Q3: Voitko käyttää vaippa- ja putkilämmönvaihdinta kaasu-kaasulämmön talteenottoon?

Kyllä, mutta kaasupuolen lämmönsiirtokertoimet ovat alhaiset (30–100 W/m²·K). Usein käytetään pidennettyjä pintoja (putkien ripoja). Kuten an Teollisuuden lämmönvaihtimen toimittaja , Jiangsu Shineng tarjoaa ripaputkikuoren ja putkivaihtimet savukaasujen lämmön talteenottoon ennen hukkalämpökattiloita saavuttaen jopa 72 %:n hyötysuhteen.
