Cyclone Dust Collector on mekaaninen pölynkeräyslaite, joka hyödyntää keskipakovoimaa kaasun ja kiintoaineen erottamiseen. Kun pölyinen ilmavirta tulee laitteeseen tangentiaalisesti nopeudella 15-25 m/s, se pyörii, jolloin kaasua tiheämmät pölyhiukkaset sinkoutuvat seinää vasten keskipakovoiman vaikutuksesta ja putoavat pohjasuppiloon, jolloin pöly erottuu ilmavirrasta. Verrattuna baghouse-pölynkerääjiin ja patruunan pölynkerääjiin, jotka käyttävät suodatinmateriaalia sieppaamiseen, Cyclone Dust Collector on ensisijaisesti suunniteltu suuremman hiukkaskoon omaavan pölyn esikäsittelyyn (tyypillisesti keräämään yli 5 μm:n pölyhiukkasia) tai suurempia pitoisuuksia. Sen yksinkertaisempi rakenne eliminoi toistuvan suodatinmateriaalin vaihdon tarpeen, mikä johtaa merkittäviin etuihin alkuinvestoinneissa ja käyttö-/huoltokustannuksissa. Tämä laite toimii vakaasti käsiteltäessä korkean lämpötilan, suuren kuormituksen pölyä, pölynpoistotehokkuus on yleensä 80–98 % ja resistanssihäviö on noin 580–1960 Pascalia. Sitä käytetään yleisesti korkean pitoisuuden pölyn esipoisto- ja materiaalin talteenottoprosesseissa rakennusmateriaaleissa, kemikaaleissa ja metallurgiassa. Syklonipölynkeräimissä ei ole liikkuvia osia, ja ne voidaan valmistaa materiaaleista, kuten hiiliteräksestä tai ruostumattomasta teräksestä, mikä tekee niistä kestäviä ja sopivia monenlaisiin käyttöolosuhteisiin. Kuitenkin niiden rajallisen tehokkuuden vuoksi hienon pölyn keräämisessä niitä käytetään usein sarjassa muiden tehokkaiden pölynkeräinten kanssa yleisen puhdistusvaikutuksen parantamiseksi.
Teollisuuskattilan kotelon alla oleva lätäkkö on harvoin pelkkä putkistoongelma. Koksausuunin savukaasujen hukkalämpökattiloissa 60 t/h:ssa kotelosauman varrella ilmaantuva vesi viittaa yleensä johonkin kolmesta asiasta: epäonnistuneesta putken ja arkkien välisestä hitsaussaumasta, ohennetusta...
Read MoreKattilan turvapaineventtiili vuotaa: lyhyt vastaus ennen yksityiskohtia Jos kattilan varoventtiili vuotaa, käsittele se painerajan virheenä, ei siivoushäiriönä. Venttiili on viimeinen mekaaninen este, joka seisoo paineistetun rummun ja ylipainetapahtuman välissä, ja jatkuvasti höyryä läp...
Read MoreMiksi kattilan PRV vuotaa: johtopäätös ensin Kolmelta aamulla lämmin lätäkkö leviää lattialle edellisenä päivänä täydellisesti toimineen kattilan alla. Luonnollinen reaktio on olettaa, että venttiili on viallinen ja tilata vaihto. Reaktio on yleensä väärä. Kattilan PRV-vuoto on oire pain...

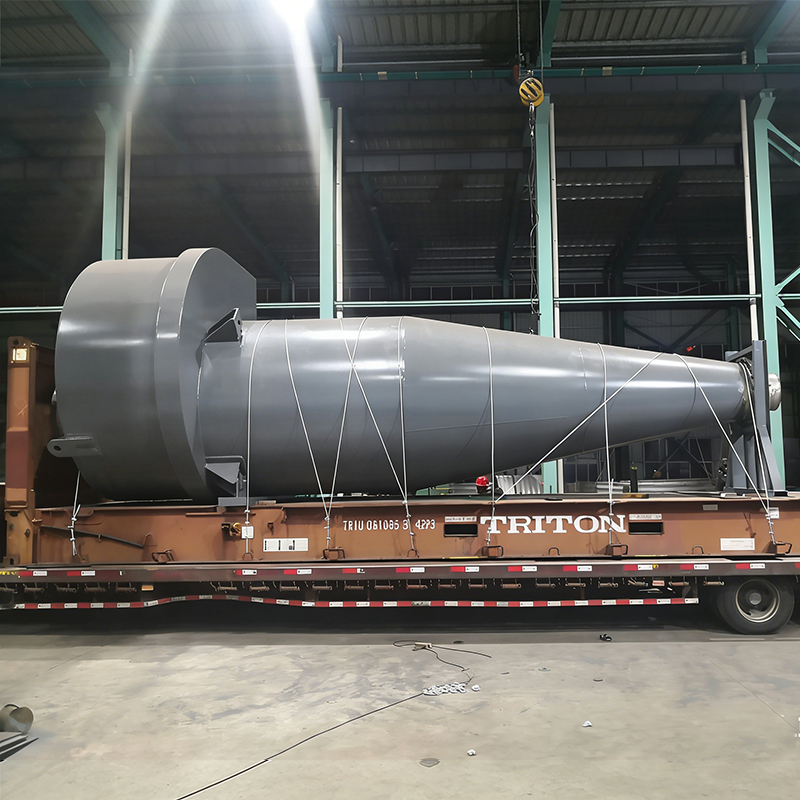

Read MoreSykloni pölynkerääjä (kutsutaan myös syklonikeräin tai teollinen syklonipölynkerääjä ) on laajalti käytetty mekaaninen erotuslaite, joka poistaa hiukkaset kaasuvirroista keskipakovoimalla. Toisin kuin suodatinpohjaiset järjestelmät, a Kiinan sykloni pölynkerääjä ei sisällä liikkuvia osia tai suodatinpusseja, mikä tekee siitä erittäin luotettavan korkeissa lämpötiloissa ja hankaavissa pölysovelluksissa. Jiangsu Shineng Kemiallinen Equipment Co., Ltd. — Kiinalaisena savukaasujen talteenottoyksiköiden valmistajana ja hukkalämmön talteenottojärjestelmiä valmistavana yrityksenä Jiangsu Shineng Chemical Equipment Co., Ltd, joka on perustettu vuonna 2005, yritys on erikoistunut savukaasujen jätelämmön talteenottojärjestelmien ja kemiallisten laitteiden tutkimukseen ja kehitykseen sekä valmistukseen, ja sillä on kattavat sisäiset ominaisuudet lämpöputkien kehittämisestä ja nikkelipohjaisesta valmistuksesta. Tuotteitamme käytetään laajalti kivihiilen kemian-, metallurgia-, sähköntuotanto- ja synteettisen ammoniakin teollisuudessa, ja niitä on viety ulkomaan markkinoille. Sama insinööritaito ulottuu myös meille Kiinan mekaaninen pölynkerääjä ratkaisuja esisuodatukseen ja pölykuorman vähentämiseen.
Tyypillisesti a syklonipölynimuri saavuttaa keräystehokkuutta 85 % - 95 % hiukkasille, jotka ovat suurempia kuin 10 mikronia, ja enintään 98 % >30 mikronia hiukkasille. Se toimii a pölyn sijainen sykloni monissa laitoksissa suojelevat alavirran pussihuoneita tai pesureita. Pelkästään maailmanlaajuiset sementti- ja metallurgia-alat käyttävät yli 300 000 sykloniyksikköä, jotka keräävät miljoonia tonneja arvokasta pölyä vuosittain (EPA:n tekninen katsaus 2024).
A teollinen syklonipölynkerääjä muuntaa sisääntulokaasun nopeuden nopeaksi spiraalipyörteeksi. Kaasu tulee tangentiaalisesti ylhäältä (tulonopeus tyypillisesti 15-25 m/s) muodostaen kaksoispyörteen: ulompi alaspäin suuntautuva heliksi pakottaa pölyä seinää kohti, kun taas sisempi ylöspäin suuntautuva heliksi poistuu puhtaasta kaasusta. Keskipakokiihtyvyys vaihtelee välillä 500-2000 g , jolloin hiukkaset osuvat kartiomaiseen seinämään ja liukuvat pölysuppiloon.
Stairmandin korkean hyötysuhteen vakiomallissa leikkaushalkaisija (d50) – hiukkaskoko kerätään 50 % teholla – on noin 4-6 mikronia painehäviöllä 1,0-1,5 kPa. Optimoimalla tuloaukon mitat ja kartion pituus, Cyclone Dust Kerääjä Toimittaja Jiangsu Shineng valmistaa räätälöityjä yksiköitä, jotka vähentävät hiukkaspäästöt alle 50 mg/Nm³:n hiilen kemialliseen esipuhdistukseen. Vuoden 2025 metallurgisen asennuksen tiedot osoittivat poiston 92 % rautamalmin hienoainesta (kokoalue 8-50 µm) ennen hukkalämmön kattilaa.
Alla olevassa taulukossa on yhteenveto tyypillisestä a paras syklonipölynkerääjä ASME PTC 31 -standardien mukaan. Alle 5 mikronin hiukkasille a syklonikeräin voi toimia esipuhdistusaineena; pariksi yhdistämällä baghousen kanssa saavutetaan kuitenkin kokonaistehokkuus >99,9 %.
| Hiukkaskoko (µm) | Tehokkuus (%) | Tyypillinen sovellus |
|---|---|---|
| 1-5 | 30-55 | Hieno lentotuhka, toissijainen keräys |
| 5-10 | 60-80 | Sementtipöly, puulastut |
| 10-30 | 85-94 | Metallurginen pöly, hiilen hienoaine |
| >30 | 95-98 | Hiekka, hiontalastu |
Vaakapalkkianalyysi: Yllä oleva kaavio havainnollistaa vahvaa riippuvuutta sykloni pölynkerääjä tehokkuus hiukkasten halkaisijalla. 5 mikronin pölylle (tyypillinen hienolle metallurgiselle savulle) hyötysuhde on vain 42 %, minkä vuoksi Kiinan mekaaninen pölynkerääjä Yksin saattaa tarvita kiillotusta baghousessa. 10 mikronilla tehokkuus nousee 70 prosenttiin, mikä ylittää esierottelun tyypillisen rajan. Saavuttaa 20 mikronia, pölyn sijainen sykloni vangitsee 88 % materiaalista, mikä vähentää merkittävästi myötävirtaa. 50 mikronilla (esim. karkea tuhka tai hiekka) syklonipoistolaite saavuttaa 97 %, joten se on erillinen ratkaisu. Nämä arvot ovat peräisin Shanxin kivihiilen kemiantehtaissa tehdyistä hiukkaskokojakauman testeistä (2025). Parhaan tuloksen saavuttamiseksi a paras syklonipölynkerääjä Jiangsu Shineng on räätälöity tietyn pöly-PSD:n ympärille.
Hyvin suunniteltu teollinen syklonipölynkerääjä tasapainottaa keräystehokkuutta ja energiankulutusta. Seuraava viivakaavio näyttää painehäviön kehityksen tyypillisessä syklonikeräin kehon kaasun nopeuden kasvaessa. Tiedot laboratoriomittakaavasta validoitu CFD-simulaatiolla (Journal of Aerosol Science, 2024).
Viivakaavion tulkinta: a Kiinan sykloni pölynkerääjä , tulonopeuden lisääminen 10 m/s:sta 25 m/s:iin nostaa paineen pudotuksen 400 Pa:sta 1650 Pa:iin – neliösuhteen (ΔP ∝ v²) seurauksena. Optimaalinen toiminta-alue a syklonipölynimuri on tyypillisesti välillä 16 - 20 m/s, jolloin saavutetaan yli 88 %:n poistoteho 10 mikronin pölylle kohtuullisella energiamäärällä (800-1200 Pa). Alle 12 m/s:ssa tapahtuu pölyn takaisinottoa, kun taas yli 22 m/s kartion eroosio kiihtyy ja sähkökustannukset nousevat jyrkästi. Jiangsu Shineng teollinen syklonipölynkerääjä mallit sisältävät kulutusta kestäviä vuorauksia suurnopeuksisiin metallurgisiin tehtäviin. Jos kaasuvirtaus on 50 000 m³/h, 18 m/s valitseminen 24 m/s sijasta vähentää puhaltimen tehonkulutusta 38 % säilyttäen samalla 90 % keskikokoisten hiukkasten kokoelman.
Cyclone Dust Kerääjä Toimittaja Jiangsu Shineng palvelee eri toimialoja. Alla olevassa sarakekaaviossa verrataan tyypillistä pölyn sisääntulon ja ulostulon pitoisuutta neljällä päätoimialalla käyttäen oikean kokoista Kiinan mekaaninen pölynkerääjä esisuodattimena.
Sarakekaavion havainnot: Kaavio vertailee raakakaasun pölykuormitusta puhdistettuun kaasuun korkean hyötysuhteen jälkeen pölyn sijainen sykloni . Teräksen valmistuksessa (EAF-poistokaasu) sisääntulon pölypitoisuus voi olla 50 g/Nm³; oikein suunniteltu teollinen syklonipölynkerääjä pienentää sen ~5,8 g/Nm³, mikä edustaa 88,4 % massapoisto . Sementtiuuneissa vähennys on 35 - 4,5 g/Nm³ (87 % tehokkuus). Hiilipölyä polttavien voimalaitosten tulovirta on 18 g/Nm³ putoamassa 2,1 g/Nm³:iin (hyötysuhde 88,3 %). Tällainen suoritus todistaa miksi paras syklonipölynkerääjä on edelleen välttämätön esikäsittelyssä. Alentamalla pölykuormaa, alavirran pussisuodattimet pidentävät käyttöikää jopa 300 % (kenttätiedot Jiangsu Shineng -asennuksesta Henanissa, 2025).
Alla oleva tutkakaavio arvioi neljää keskeistä kriteeriä: lämpötilan sietokyky, ylläpitokustannukset, hienon pölyn (2-5 µm) keräystehokkuus ja pääomakustannukset. Cyclone (sininen) on erinomainen korkeassa lämpötilassa ja vähäisessä kunnossapidossa.
Tutkakaavion tulkinta: Tutka vertaa a Kiinan sykloni pölynkerääjä (sininen monikulmio) tyypillistä laukkuhuonetta vasten (punainen katkoviiva). The syklonikeräin maksimipisteet (10/10) korkeiden lämpötilojen sietokyvyssä (jopa 450°C ilman ongelmia) ja 9/10 vähäisestä huollosta, koska suodatinpusseja tai pulssisuihkuja ei tarvita. Pääomakustannukset ovat huomattavasti alhaisemmat (8/10). Hienojakoisen pölyn tehokkuuden (2-5 µm) saavuttamiseksi syklonit saavuttavat vain 3/10, kun taas baghouset saavuttavat 9/10. Kuitenkin kuten a Kiinan mekaaninen pölynkerääjä käytettynä yhdessä pussisäiliön kanssa, se vähentää kalliiden hienosuodattimien kuormitusta ja optimoi laitoksen kokonaiskäyttökustannukset. Metallurgisissa hukkalämpöjärjestelmissä a syklonipölynimuri Jiangsun Shineng suojaa loppupään hukkalämpökattilaa hankaavalta tuhalta. Tapaustutkimus: Yunnanin kuparisulatto asensi meidän teollinen syklonipölynkerääjä ja vähensi vuotuista baghouse-huoltoa 43 %.
Siksi valitse oikea Cyclone Dust Kerääjä Toimittaja varmistaa optimaalisen geometrian (tulokorkeus, pyörremittarin halkaisija) PSD:llesi. Jiangsu Shineng yhdistää CFD-simuloinnin patentoituun kulutusta kestävään vuoraukseen paras syklonipölynkerääjä järjestelmät ankariin ympäristöihin.
Kokeneena Cyclone Dust Kerääjä Toimittaja , Jiangsu Shineng tarjoaa täydellisen teknisen dokumentaation, mukaan lukien tehokkuuskäyrät, painehäviön ennusteet ja 3D-mallin. Jokaiselle Kiinan mekaaninen pölynkerääjä Suoritamme hiukkaskokoanalyysin paikallisten ympäristöstandardien mukaisen erotuskyvyn takaamiseksi (tyypillisesti 50 mg/Nm³ esipölynpoistoon).
Optimaalinen tulonopeus a syklonipölynimuri on 16-20 m/s. Alle 12 m/s hiukkasten takaisin kulkeutuminen vähentää tehokkuutta; yli 22 m/s, eroosio ja paineen lasku lisääntyvät dramaattisesti. Jiangsu Shineng suunnittelee jokaisen yksikön tietylle nopeudelle pölyn hankauskyvyn perusteella.
Vakio Kiinan sykloni pölynkerääjä on vähemmän tehokas hygroskooppiselle tai tahmealle pölylle seinän kertymisen vuoksi. Kuitenkin vuorauksen lisääminen tai lämpöeristetyn "kuivan syklonin" käyttö estää kondensoitumisen. Korkealle kosteudelle (>15 % RH) suosittelemme esilämmitintä tai vaihtoehtoista mallia.
"Pölyvarasykloni" tarkoittaa tyypillisesti pientä, erittäin tehokasta kirkasta muovisyklonia työpaja-imureihin. Teolliset vastineet Sykloni pölynkerääjä Supplier Jiangsu Shineng mittaa samaa keskipakoperiaatetta massiiviseen virtaukseen paksummilla kartiokulmilla (12-15°). Molemmissa ei ole liikkuvia osia, mutta teollisissa versioissa käytetään raskasta terästä ja saavutetaan 95 % yli 15 µm hiukkasista.
any further inquiry about paras syklonipölynkerääjä integrointi hukkalämmön talteenottoon tai kemialliseen prosessiin, ota yhteyttä Jiangsu Shineng Chemical Equipment Co., Ltd. - luotettavaan kumppaniisi vuodesta 2005.
